Особенности измерительных трансформаторов ТПОЛ-10:
- Рабочее положение - любое.
- ТПОЛ-10 для дифференциальной защиты поставляются по спец. заказу.
- Температура окружающего воздуха - от -45°С до +40°С для исполнения «У3» и -10...+45°С для исполнения «Т3».
- Окружающая среда не должна содержать взрывоопасных соединений, пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию.
Конструкция трансформаторов тока ТПОЛ-10
Измерительные трансформаторы ТПОЛ-10 выполнены в виде проходной конструкции, содержат магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе.
Для исполнений трансформаторов ТПОЛ-10, ТПОЛ-10-1, ТПОЛ-10-4 обмотка, предназначенная для измерения и учета электроэнергии, обозначается №1; обмотка для питания цепей защиты, автоматики, сигнализации и управления - №2. При исполнении трансформаторов 10Р/10Р обе вторичные обмотки предназначены для защиты. Для исполнений трансформаторов ТПОЛ-10-1-3,ТПОЛ-10-3, ТПОЛ-10-4-3 обмотка, предназначенная для измерения и учета электроэнергии, обозначается №1, обмотки для питания цепей защиты, автоматики, сигнализации и управления - №2 и №3.
Крепление трансформаторов осуществляется с помощью литого фланца, в котором имеются четыре установочные втулки. На фланце размещена табличка технических данных. Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.
Технические характеристики ТПОЛ-10
Параметры |
Значения |
||
ТПОЛ-10, |
ТПОЛ-10-4, ТПОЛ-10-4-3 |
||
Номинальное напряжение, кВ |
10 или 11* |
||
Наибольшее рабочее напряжение, кВ |
12 |
||
Номинальная частота переменного тока, Гц |
50 ил 60* |
||
Номинальный первичный ток, А |
10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000 |
||
Номинальный вторичный ток, А |
1; 5 |
||
Номинальная вторичная нагрузка, ВА, вторичных обмоток: |
1; 2; 2,5 |
||
Номинальный класс точности вторичной обмотки: |
0,2; 0,2S; 0,5S; 0,5; 1,0 |
||
Класс точности вторичных обмоток по ГОСТ 7746: |
0,2S; 0,2; 0,5S; 0,5; 1 |
||
Номинальная предельная кратность вторичной обмотки для защиты**, не менее, при номинальном первичном токе, А: |
10 |
||
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений**, не более в классе точности при номинальном первичном токе, А |
|
||
0,2S; 0,5S |
10-2000 |
10 |
|
0,2 |
10-1000 |
10 |
|
0,5; 1 |
10; 15; 20; 30; 50; 75; 100; 150; 300 |
12 |
|
Кратность трехсекундного тока термической стойкости при номинальном первичном токе, А: |
76 |
- |
|
Кратность тока электродинамической стойкости при номинальном первичном токе, А: |
193 |
- |
|
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А: |
- |
1,8 |
|
Ток электродинамической стойкости, кА, при номинальном первичном токе, А: |
- |
4,5 |
Примечания:
1. *Только для поставок на экспорт.
2. ** Значение номинальной предельной кратности вторичной обмотки для защиты приведено при номинальной вторичной нагрузке 15 В∙А
3. Возможно изготовление трансформаторов с параметрами отличными от номинальных.
4. Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода.
5. Длина выводов вторичных обмоток оговаривается в заказе.

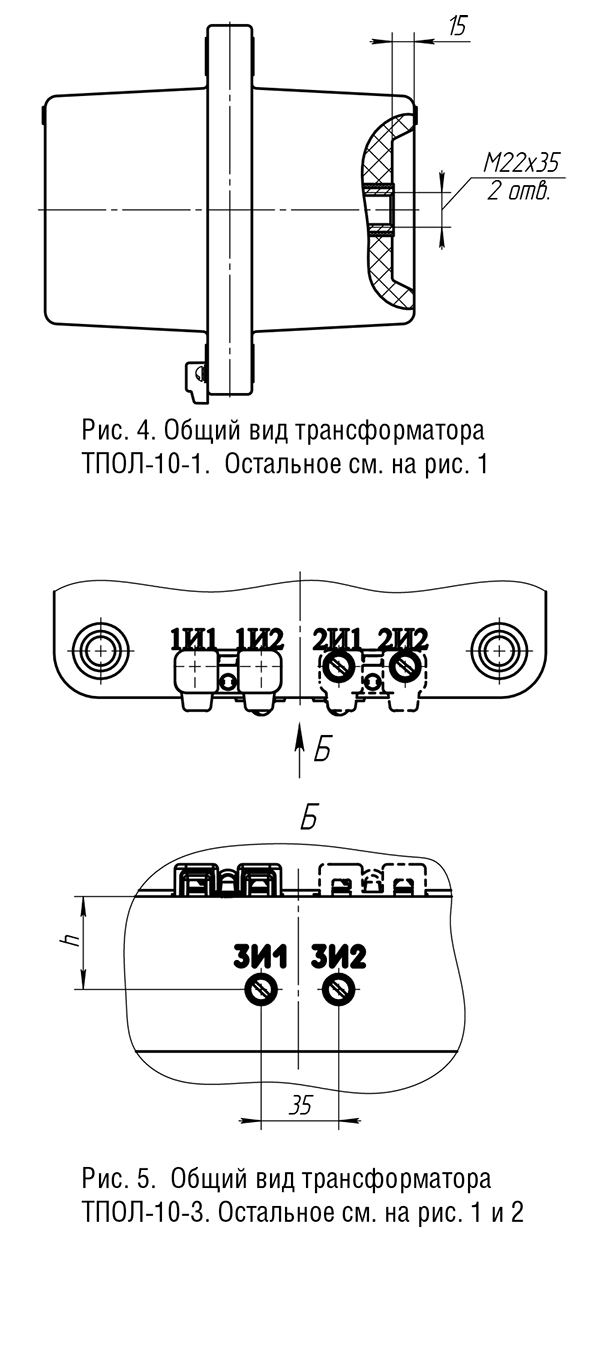

ТПОЛ-10-1 с резьбовыми первичными контактами.

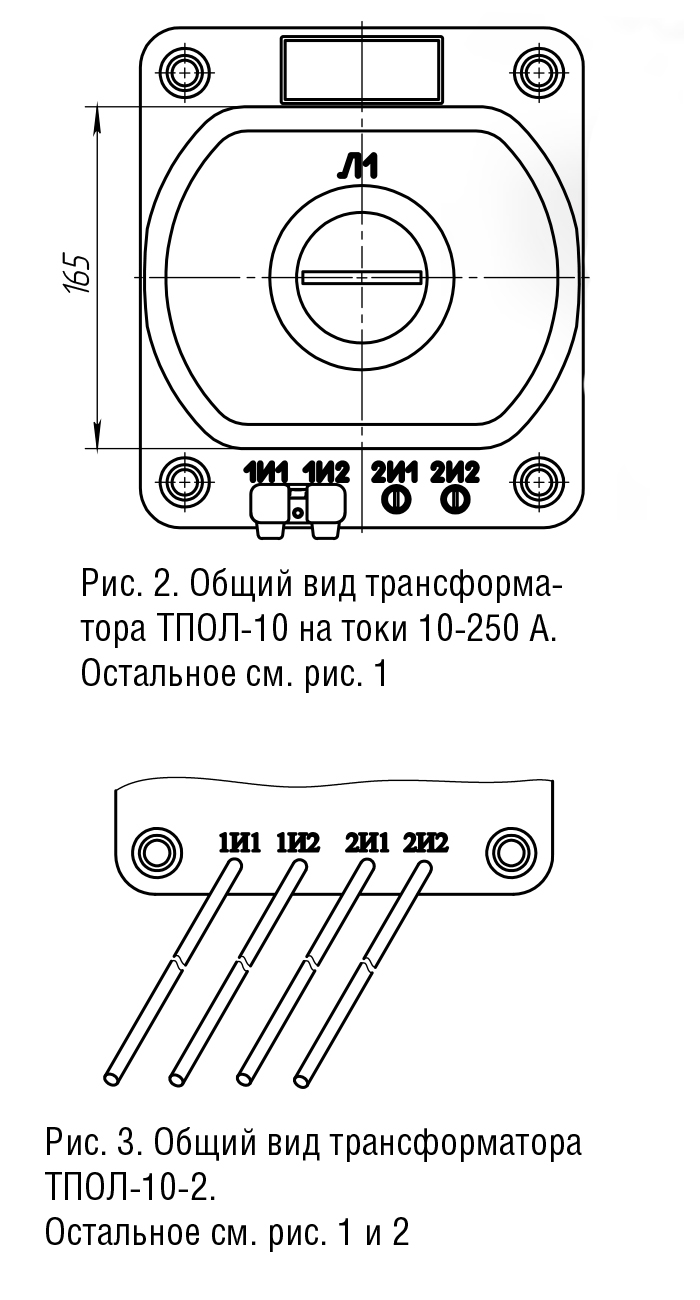

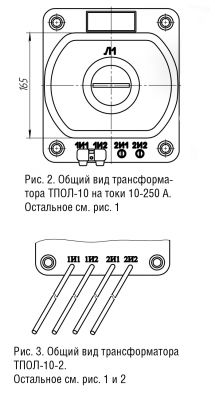

ТПОЛ-10-2 с выводами вторичных обмоток из гибкого многожильного провода длиной 4500 мм.
ТПОЛ-10-3 с тремя вторичными обмотками.
Тип трансформатора |
Номинальный первичный ток, А |
Размеры, мм |
Рисунок (см. раздел "Чертежи") |
Масса, кг |
|||||
S |
d |
Н |
В |
С |
h |
|
|||
ТПОЛ-10; ТПОЛ-10-2 |
300, 400, 600 |
5 или 6,5 |
9 |
32 |
250 |
414 |
- |
1 |
20 |
800 |
9,5 |
13 |
|||||||
1000 |
11,5 |
13 |
|||||||
1500, 2000 |
18 |
13 |
|||||||
10-250 |
6 |
11 |
40 |
2 |
|||||
ТПОЛ-10-1 |
300-2000 |
- |
32 |
- |
4 |
||||
ТПОЛ-10-3 |
10-250 |
6 |
11 |
140 |
352 |
513 |
26 |
5 |
32 |
300-2000 |
См. ТПОЛ-10; ТПОЛ-10-2 |
70 |
290 |
454 |
42 |
25 |
Тип трансформатора |
Номинальный первичный ток, А |
H, мм |
Рисунок (см. раздел "Чертежи") |
Масса, кг |

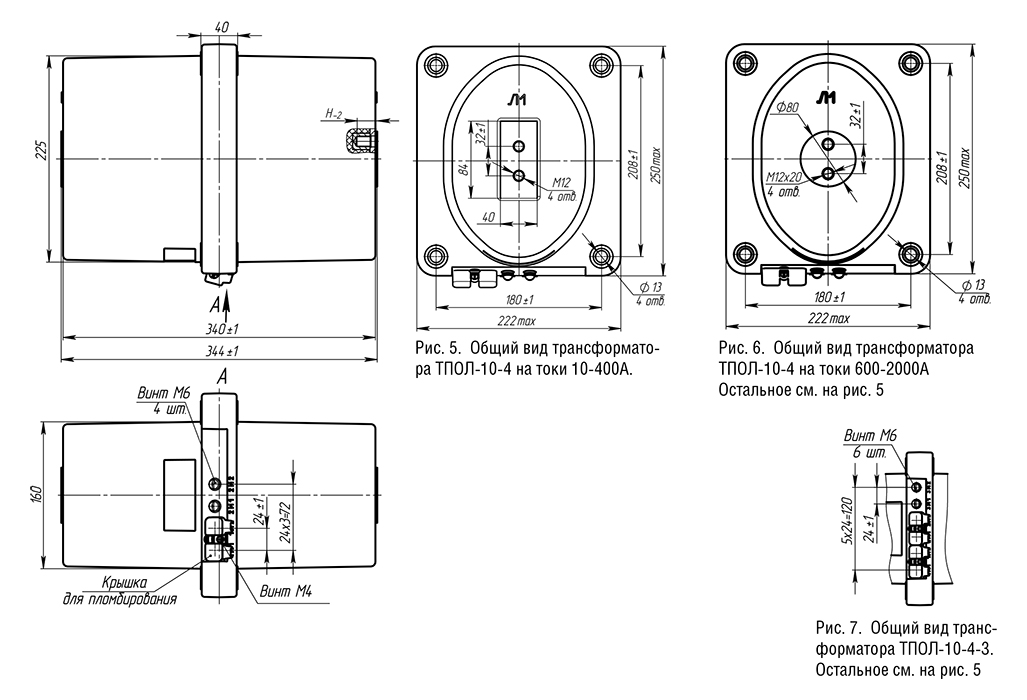

ТПОЛ-10-4 |
10-200 |
20 |
5 |
27±1 |
300, 400 |
22 |
|||
600-2000 |
- |
6 |
||
ТПОЛ-10-4-3 |
10-200 |
20 |
5, 7 |
31±1 |
300, 400 |
22 |
|||
600-2000 |
- |
6, 7 |
Стандартный комплект поставки
- Трансформатор ТПОЛ-10.
- Техническое описание и инструкция по эксплуатации.
- Паспорт.

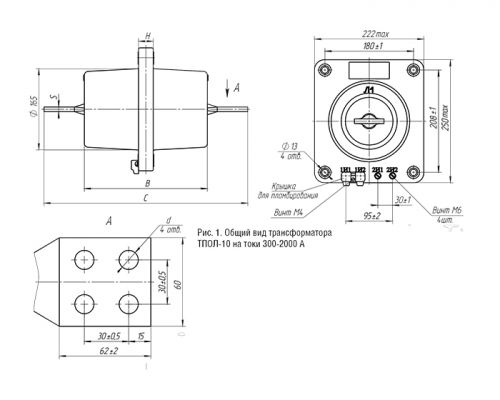

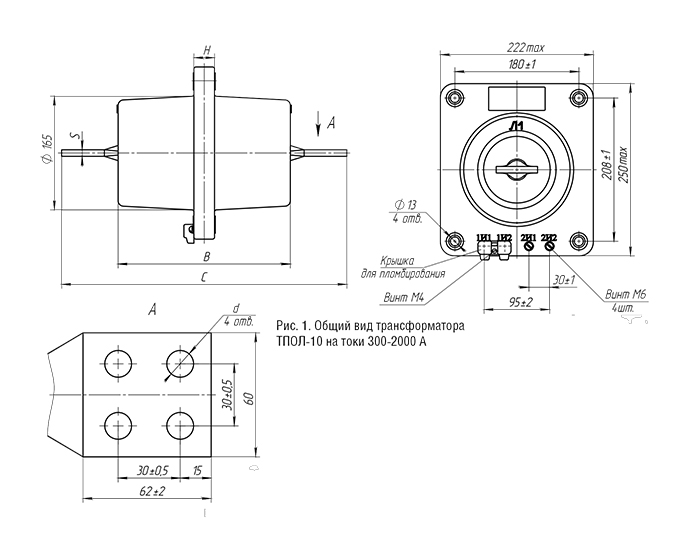

Чертежи ТПОЛ-10
![]() |
![]() |
![]() |
![]() |
